Filtros Harmônicos Passivos Bree

A Solução para Eficiência Energética e Qualidade da Energia Elétrica

Descubra como a tecnologia brasileira da Bree otimiza sistemas elétricos, reduz custos e aumenta a confiabilidade da sua operação.

A função dos filtros harmônicos passivos

Desde a década de 1990, as cargas não-lineares começaram a ser comumente utilizadas em ambientes residenciais, comerciais e industriais, devido ao fato de que estas cargas geram mais economia e produtividade, principalmente em sistemas industriais. Para cargas residenciais e comerciais, temos como exemplo os televisores, fontes chaveadas, lâmpadas fluorescentes, condicionadores de ar etc. Na indústria, além das cargas supracitadas, temos os equipamentos destinados a acionar motores de grandes potências, como soft-starter e inversores de frequência.

Em suma, a presença dessas novas topologias pode apresentar inúmeras vantagens, no entanto, com o grande crescimento das mesmas, novos estudos têm sido levantados, visando compreender melhor os impactos gerados por esses, que podem contribuir para o aumento das componentes harmônicas no sistema. Isso acontece porque muitas cargas elétricas industriais que utilizam as novas técnicas de eletrônica de potência, apresentam características altamente não-lineares, sendo, portanto, potencial geradora de efeitos danosos aos equipamentos conectados ao sistema, como por exemplo: aumento das perdas elétricas, atuação indevida da proteção e até mesmo mau funcionamento e/ou queima de equipamentos.

Uma solução bastante empregada para mitigação é a utilização dos filtros harmônicos passivos/ativos, que são equipamentos capaz de diminuir as distorções de tensão/corrente e, consequentemente, adequar a rede elétrica à normativas de qualidade da energia impostas.

O objetivo fundamental de um filtro harmônico passivo consiste em reduzir a amplitude de uma ou mais correntes ou tensões harmônicas, em uma determinada parte do sistema. Todavia, já que as instalações que apresentam problemas de perturbações harmônicas, normalmente também necessitam de compensação reativa. Os filtros harmônicos passivos, conectados em paralelo com o sistema e próximos às fontes harmônicas, poderão também servir à tarefa adicional de prover potência reativa a frequência fundamental. Isto significa que dois aspectos se entrelaçam na determinação de filtros harmônicos: o desempenho de filtragem e a compensação reativa.

Quanto à filtragem, as correntes oriundas das cargas especiais fluirão para os filtros harmônicos passivos, reduzindo as correntes harmônicas que inicialmente fluíam para o sistema elétrico e, consequentemente, reduzindo os níveis de distorções harmônicas de tensão e de corrente.

Como Funcionam os Filtros Harmônicos Passivos?

Quanto à filtragem, as correntes oriundas das cargas especiais fluirão para os filtros harmônicos passivos, reduzindo as correntes harmônicas que inicialmente fluíam para o sistema elétrico e, consequentemente, reduzindo os níveis de distorções harmônicas de tensão e de corrente.

Estes filtros podem ser obtidos através da combinação série e paralela de capacitores, reatores e resistores. O seu desempenho de filtragem harmônica e o projeto de filtros são determinados através de um estudo de fluxo de carga e de harmônicos.

No portifólio da Bree, temos o portifólio completo para fornecer os Filtros Harmônicos Passivos Bree para as demais necessidades do sistema elétrico de potência, além de realizar os estudos necessários para especificar os Filtros Harmônicos Passivos.

Saiba mais sobre nosso portifólio de estudos para a especificação correta de filtros harmônicos e garantir a solução eficiente para o seu sistema.
Sintonizados
Os filtros sintonizados são circuitos ressonantes série formados por elementos R, L e C que, na frequência de sintonia ou de ressonância, apresentam baixa impedância resistiva. Para frequências menores que a frequência de sintonia são capacitivos, e para as frequências superiores àquela frequência são indutivos. Portanto, para a frequência fundamental, estes filtros podem funcionar como compensadores de reativo.
Amortecidos
Os filtros amortecidos são circuitos formados por elementos R, L e C, em diferentes combinações, que oferecem baixa impedância sobre uma larga faixa de frequência. Na frequência fundamental, semelhantemente aos filtros passivos sintonizados, os filtros amortecidos também apresentam impedância predominantemente capacitiva. Já nas frequências superiores, eles são essencialmente resistivos.
Dessintonizados Shunt
Os filtros Dessintonizados são equipamentos formados por elementos R, L e C, que oferecem uma ressonância série em uma determinada frequência capaz de evitar ressonâncias críticas (ocasionadas por Bancos de Capacitores Puro), sendo para fornecer potência reativa capacitiva na frequência fundamental em sistemas elétricos que possuem distorções harmônicas controladas. 

Por que escolher os Filtros Harmônicos da Bree

01
Eficiência Comprovada
Melhora o fator de potência e reduz perdas técnicas, liberando capacidade do sistema.
02
Tecnologia Nacional
100% brasileira, com fábrica e laboratório próprios no Paraná.
03
Projetos de Grande Escala
Experiência em instalações como o banco de 451 MVAr para a ELETRONORTE.
04
Solução completa
A Bree possui um portifólio capaz de fornecer todos os equipamentos necessários para um banco de capacitores..
05
Projetos customizáveis
Soluções customizáveis e adaptáveis para indústrias, distribuidoras e até energia renovável.

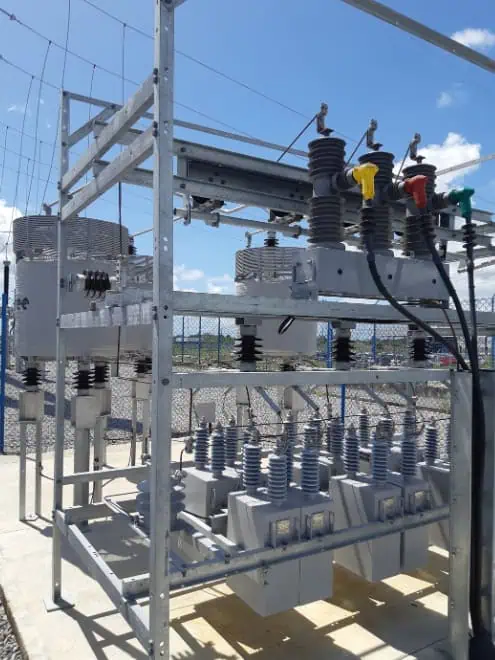

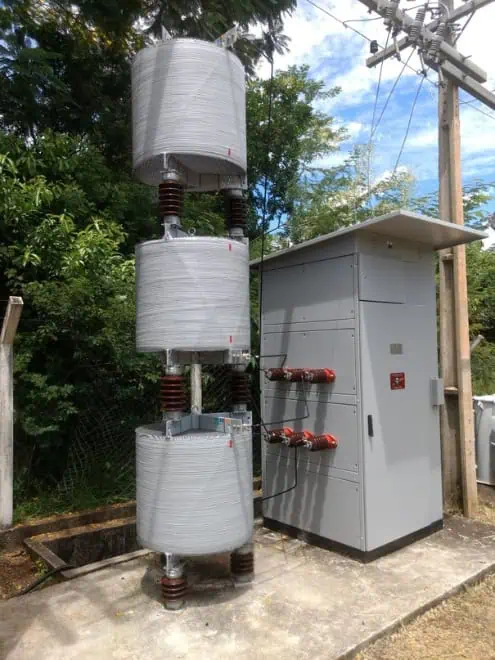

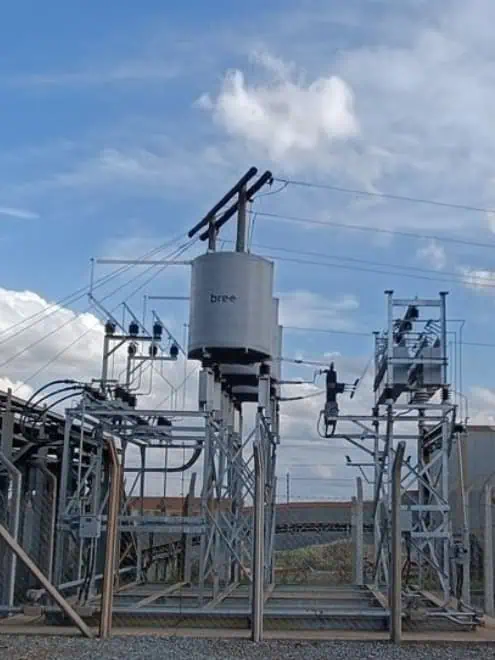

Projetos de Sucesso que Comprovam Nossa Qualidade

Gerdau
Filtro Harmônico Passivo Sintonizado de Média Tensão - 118MVAr - 94,32kV
Mishelin
Filtro Harmônico Passivo Sintonizado 2800kVAr 13,8kV
Furnas
Filtro de harmônicos em 345 kV 40MVAr - subestação Ibiúna/SP
Michelin
Filtro Harmônico Passivo Sintonizado de Média Tensão 2800kVAr 13,8kV

Benefícios

1
Redução dos níveis de distorções harmônicas:
Os filtros harmônicos passivos permitem reduzir os níveis de distorções harmônicas e adequar os índices de qualidade da energia elétrica, evitando mau-funcionamento e queima de equipamentos sensíveis.
2
Redução nas contas de energia:
Em função das penalidades impostas pela legislação pelo baixo fator de potência, os capacitores reduzem as contas de energia evitando o pagamento de tais penalidades.
3
Liberação da capacidade do sistema:
Em equipamentos limitados termicamente, como é o caso dos geradores, transformadores, cabos, chaves etc., os capacitores diminuem a corrente circulante nestes equipamentos liberando sua capacidade e portanto, permitindo um maior aproveitamento dos mesmos.
4
Melhoria das condições de tensão:
Pelas reduções das quedas de tensão, os capacitores ajudam a manter o sistema de tensão sustentado ao longo dos alimentadores. Esta melhoria na tensão significa melhor rendimento dos motores e aumento de eficiência do sistema. 
5
Redução nas perdas de linha:
Pelo fornecimento de KVAr no ponto onde há a necessidade, os capacitores aliviam o sistema de transmitir corrente reativa. Desde que a corrente elétrica na linha é reduzida, as perdas elétricas também são reduzidas. 
6
Reduzem investimentos em instalações elétricas:
Justamente em função dos itens citados anteriormente.

Por que a Bree é a Escolha Certa?

Com mais de 35 anos de mercado, a Bree é sinônimo de confiança. Nossa fábrica no Paraná e laboratório próprio garantem qualidade e inovação, enquanto nosso time de especialistas adapta cada solução às suas necessidades.

01

Suporte técnico local.

02

Projetos personalizados.

03

Experiência em alta tensão (até 550 kV).

Perguntas Frequentes sobre os Filtros Harmônicos Passivos

O que é um filtro harmônico passivo? 
É um equipamento que reduz os níveis de distorções harmônicas e fornece energia reativa para o sistema elétrico com o objetivo de corrigir o fator de potência no sistema elétrico, proporcionando um alívio no carregamento do sistema, reduzindo perdas técnicas e multas por excesso de reativos e melhorando a eficiência do sistema. 
Quais são as aplicações?
Indústrias, redes de distribuição, redes de transmissão, usinas eólicas e solares – qualquer sistema que precise de mitigação de harmônicos e de eficiência. 
Por que reduzir os níveis de distorções harmônicas? 
Altos níveis de distorções harmônicas de tensão e de corrente podem ocasionar em queima/mau funcionamento de cargas sensíveis (inversores de frequência, placas eletrônicas etc), sobrecarga e aquecimento indevido de motores elétricos, aumento nas perdas em cabos e transformadores, danos na isolação e gastos recorrentes com manutenções corretivas.
Que manutenção é necessária?
É necessário criar uma rotina de manutenção preditiva e preventiva na ocasião em que houver paradas de manutenção. A Bree possui uma equipe técnica capacitada e qualificada para realizar manutenções e suporte técnico completo nos bancos de capacitores e em filtros harmônicos, além de fornecer um treinamento completo para manutenção.
